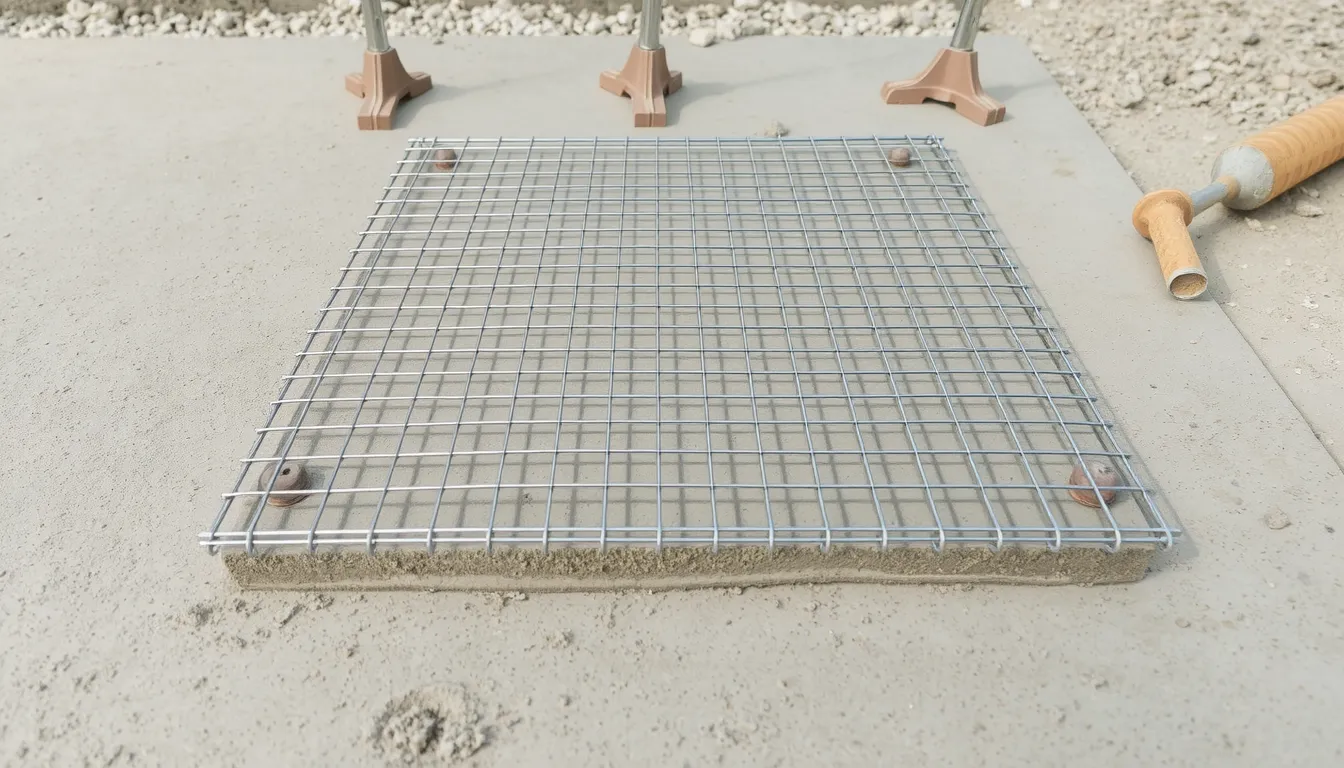

Treillis soudé pour dalle de 15 cm : quel choix et quelle pose adopter
Pour une dalle de 15 cm, le ST25 est le treillis soudé de référence en usage résidentiel.
- ST25 : fil Ø7 mm, maille 150 × 150 mm
- Section d’acier de 2,57 cm²/ml par direction
- Le DTU impose 13 cm minimum avec un ST25C
- ST20 possible, mais maille allongée moins répartitive
- Charges lourdes : passer au ST40 en une nappe
- Parking et voirie : PAFV, fil Ø8 à 10 mm
Quel treillis soudé pour une dalle de 15 cm : tableau de correspondance
| Référence treillis | Diamètre fil et maille | Épaisseur de dalle adaptée | Usage recommandé |
|---|---|---|---|
| ST15 | Ø6 mm, maille 150 × 150 mm | 12 à 15 cm | Maison individuelle |
| ST20 | Ø6 à 7 mm, maille 150 × 300 mm | 15 cm | Dalle courante |
| ST25 | Ø7 mm, maille 150 × 150 mm | 15 cm | Habitation, terrasse |
| ST40 | Ø8 mm, maille renforcée | 15 cm | Dalle 1 nappe |
| PAFV | Ø8 à 10 mm | 15 cm et plus | Parking, voirie |
Pour une dalle de 15 cm, le ST25 reste la référence la plus courante en usage résidentiel. Sa maille de 150 × 150 mm et son fil de 7 mm offrent une section d’acier de 2,57 cm²/ml par direction, ce qui couvre les contraintes d’une terrasse ou d’une dalle de maison.
Le ST20 (maille 150 × 300 mm) convient aussi à une dalle de 15 cm, mais sa maille allongée répartit moins uniformément les charges. Réservez-le aux dalles peu sollicitées. Le ST15, avec son fil Ø6 mm, cible plutôt les dalles de 12 à 15 cm.
Le choix dépend aussi de la charge. Une dalle de 12 cm suffit pour un véhicule léger, tandis qu’une dalle de 15 cm est nécessaire pour un véhicule lourd. Pour un usage résidentiel, le DTU impose une épaisseur minimale de 13 cm avec un ST25C.
Le cas des dalles fortement sollicitées
Si votre dalle doit supporter des passages répétés ou des charges concentrées, orientez-vous vers le ST40, posé en une seule nappe. Pour un dallage industriel, les plages d’épaisseur montent à 15 à 23 cm avec un ST15C ou un ST25C/ST30.
Enfin, pour un radier, les treillis ST à fil de 6 à 7 mm sont généralement retenus. À noter : sous 10 m² de surface, le treillis peut rester optionnel selon l’usage prévu.
Les types de treillis soudés adaptés à une dalle béton
Treillis ST standards pour dalle résidentielle
La gamme ST (treillis soudé de structure) couvre la majorité des dallages de maison. Pour une dalle de 15 cm, le ST25 est la référence la plus citée : sa maille de 150 × 150 mm et son fil de Ø7 mm offrent une section d’acier de 2,57 cm²/ml dans chaque direction, largement suffisante pour une terrasse ou un garage.
D’autres références existent selon l’usage :
- ST10 : maille 200 × 200 mm et Ø4,5 mm, réservé aux chapes légères
- ST15 : fil Ø6 mm et maille 150 × 150 mm, adapté à une dalle de maison individuelle
- ST20 : maille 150 × 300 mm, cité pour les dalles de 15 cm
- ST25 : maille 150 × 150 mm, section de 2,57 cm²/ml, choix courant pour habitation et terrasse
Le DTU impose une épaisseur minimale de 13 cm pour une dalle résidentielle, avec un ST25C comme ferraillage type. Une dalle de 15 cm laisse donc une marge confortable pour loger le treillis et garantir un bon enrobage.
Panneaux PAF pour charges lourdes
Quand la dalle doit supporter des charges importantes (parking, voirie, dallage industriel), les panneaux PAF prennent le relais. Leur fil est plus épais, généralement de Ø8 à 10 mm, ce qui augmente fortement la résistance à la flexion.
Pour du lourd, les dallages industriels se situent entre 15 et 23 cm d’épaisseur, que ce soit avec du ST15C ou du ST25C/ST30. À noter : une dalle de 12 cm suffit pour le passage d’une voiture, mais il faut monter à 15 cm pour un véhicule lourd. Le PAF devient alors le choix logique, même si son coût et sa mise en œuvre restent plus exigeants qu’un ST standard.
Règles de pose : enrobage, recouvrement et positionnement
Un treillis bien choisi mais mal posé ne travaille pas comme prévu. Trois paramètres conditionnent la tenue réelle de votre dalle de 15 cm : la distance entre l’acier et la surface du béton, le chevauchement des panneaux et la hauteur à laquelle vous noyez le treillis dans l’épaisseur.
- Enrobage 5 cm minimum : distance entre le treillis et le parement.
- Recouvrement 20 cm entre panneaux : sur toute la longueur du joint.
- Position tiers inférieur de dalle : le treillis travaille en traction.
- Cales de 2 à 3 cm : pour surélever le panneau du coffrage.
Dans une dalle de 15 cm, placez le treillis dans le tiers inférieur, soit à environ 5 cm du fond du coffrage. Cette position correspond à la zone où le béton s’allonge sous la flexion et où l’acier reprend les efforts de traction. Pour une dalle de 12 cm, la fourchette habituelle de positionnement se situe entre 3 et 4 cm du fond.
Attention à la surépaisseur créée par le croisement de deux fils. Deux treillis de 7 mm qui se superposent forment un relief de 2,8 cm. Tenez-en compte au moment de caler la nappe pour respecter l’enrobage de 5 cm en partie supérieure.
Le recouvrement de 20 cm entre panneaux assure la continuité mécanique du ferraillage. Ne réduisez jamais cette valeur pour économiser de la matière : le béton seul ne transmet pas les efforts de traction d’un panneau à l’autre. Utilisez des cales de 2 à 3 cm réparties régulièrement sous le treillis, en évitant qu’elles ne se déplacent lors du coulage.
Ces règles valent pour un usage résidentiel comme pour un dallage plus chargé. L’épaisseur minimale selon le DTU reste de 13 cm pour une dalle de maison individuelle : votre dalle de 15 cm offre donc une marge confortable, à condition que le treillis soit correctement enrobé et positionné.
Comment lire une désignation de treillis (ST25C, ST25CS, Ø fil)
La désignation d’un treillis soudé se lit comme un code. Les lettres ST signifient « treillis soudé de structure », c’est-à-dire un panneau destiné à reprendre les efforts dans le béton. Le nombre qui suit indique la section d’acier par mètre linéaire et par direction : un ST25 offre ainsi 2,57 cm²/ml dans chaque sens.
Les lettres finales précisent la variante du panneau. Le C de ST25C correspond à une maille carrée de 150 × 150 mm avec un fil de 7 mm de diamètre. Le CS de ST25CS désigne la même configuration structurelle, avec quelques nuances de fabrication selon les producteurs.
Le Ø du fil reste l’information la plus concrète à vérifier. Un ST20 combine par exemple une maille de 15 × 30 cm avec un fil de 6 à 7 mm, tandis qu’un ST10 se contente d’un fil de 4,5 mm pour une maille de 200 × 200 mm. Plus le chiffre ST est élevé, plus l’acier est dense et plus la dalle supporte de charges.
Jonction et ligature des panneaux de treillis soudé
Quand vous posez plusieurs panneaux côte à côte, leurs bords doivent se chevaucher sur 20 cm au minimum. Cette zone de recouvrement assure la continuité du ferraillage entre deux nappes, quel que soit le sens de la dalle.
Dans chaque zone de recouvrement, ligaturez les deux panneaux avec du fil de fer recuit. Espacez les points de ligature tous les 30 cm environ, en croisant les fils des deux nappes. Un serrage ferme, sans excès, suffit à maintenir l’ensemble pendant le coulage.
Attention à la surépaisseur : le croisement de deux treillis de Ø7 mm crée un relief d’environ 2,8 cm. Prévoyez donc une épaisseur de béton suffisante au-dessus des jonctions pour garantir l’enrobage de 5 cm. Sans cette marge, le fer risque d’affleurer en surface et de rouiller prématurément.
Quelle quantité de treillis commander pour une dalle de 15 cm
Pour dimensionner votre commande, partez toujours de la surface réelle de la dalle, puis ajoutez une marge de 15 % destinée à couvrir les recouvrements entre panneaux et les chutes de découpe. Cette marge évite de vous retrouver à court en pleine pose, notamment sur les dalles de forme irrégulière ou comportant des réservations.
Les panneaux vendus en标准 ont des dimensions variables : le format courant mesure 2,40 × 6 m, soit 14,4 m², tandis qu’un panneau ST20 affiche 6,00 × 2,40 m et qu’un petit panneau de treillis fil 3,5 mm se limite à 2,40 × 1,20 m (maille 20 × 20 cm). Tenez compte de ces formats pour limiter les chutes.
À titre indicatif, un panneau PAF10 de 2,40 × 4,20 m s’affiche autour de 35,64 € TTC, et un PAF C de 2,40 × 3,60 m autour de 20,40 € TTC. Pensez aussi au mode de règlement : le paiement en 3 fois est souvent accessible dès 50 € TTC d’achat, avec un plafond de 6000 € TTC.
