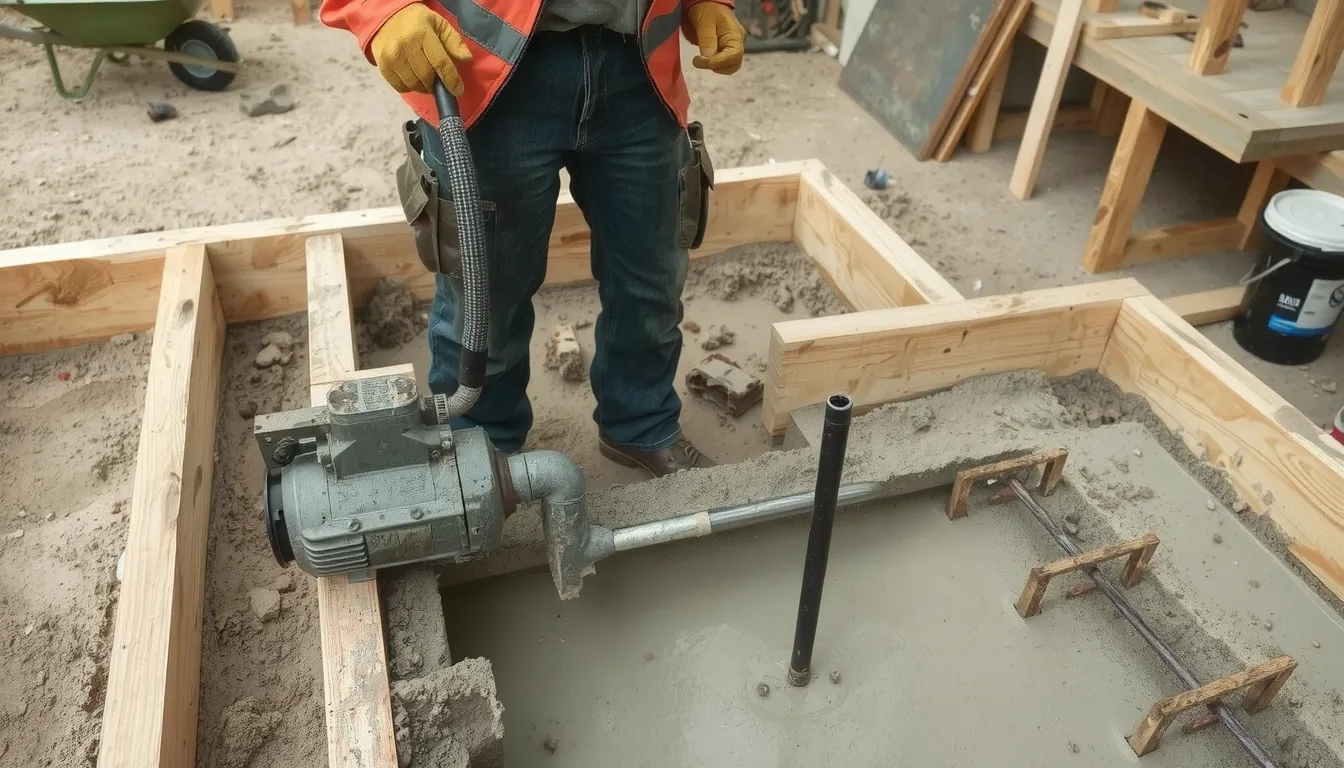

Aiguille vibrante pour beton : bien choisir, utiliser et décider entre achat et location
L’aiguille vibrante compacte le béton frais en éliminant les bulles d’air.
- Plonger vite, remonter lentement : le geste clé.
- Vibrer par couches de 50 à 60 cm.
- 10 000 à 20 000 vibrations/minute pour compacter.
- Diamètres de 25 à 155 mm selon les modèles.
- Une aiguille de 50 mm vibre 50 cm autour d’elle.
- Choisir un flexible plus long que le coffrage.
Comment choisir son aiguille vibrante à béton
Le choix d’une aiguille vibrante repose sur quelques paramètres simples à identifier avant l’achat ou la location. Le diamètre, la puissance et la fréquence de vibration sont les trois repères qui guident la décision. Voici les points à vérifier.
- Type de béton à vibrer : bétons classiques avec aiguilles de 40 à 70 mm, bétons denses en haute fréquence.
- Diamètre adapté au volume : 40 à 70 mm pour des volumes jusqu’à 10 m³, 25 à 155 mm selon les chantiers.
- Puissance minimum 1 kW : indispensable pour les bétons denses ou un usage professionnel intensif.
- Fréquence selon granulats : 1 000 tr/min pour gros granulats, jusqu’à 20 000 tr/min pour granulats fins.
- Compatibilité moteur ou convertisseur : moteur, groupe ou convertisseur HF doivent correspondre à l’aiguille choisie.
Le diamètre de l’aiguille détermine directement son rayon d’action. Une aiguille de 50 mm vibre ainsi un diamètre d’environ 50 cm autour d’elle, ce qui conditionne l’espacement des points de plongée. Pour un voile ou un poteau, mieux vaut donc viser un modèle dont le diamètre d’action couvre la largeur de l’ouvrage en quelques points seulement.
La longueur du flexible compte tout autant : elle doit dépasser la profondeur du coffrage pour atteindre le fond de la couche sans forcer sur le moteur. Les modèles portatifs proposent des flexibles de 1,5 à 4 m en Ø 25 mm, ou de 2 à 6 m en Ø 36 mm.
Enfin, vérifiez la compatibilité de l’ensemble : une aiguille électrique 220 V de 2 kW ne se branche pas sur un convertisseur HF, et une aiguille pneumatique exige une alimentation d’air à 6 bars. Ce point évite les mauvaises surprises au moment du coulage.
Qu’est-ce qu’une aiguille vibrante pour béton
Une aiguille vibrante est un tube cylindrique rigide relié à un flexible et à un dispositif qui génère des vibrations. Elle tourne entre 10 000 et 20 000 vibrations par minute pour compacter le béton frais dès sa mise en œuvre. Les diamètres disponibles vont de 25 à 155 mm selon les modèles.
Deux architectures existent : le moteur électrique intégré dans le tube, ou le flexible déporté vers un moteur externe. Dans tous les cas, l’outil s’utilise après le coulage dans le coffrage, jamais avant.
L’objectif est simple : la vibration élimine les bulles d’air prisonnières du mélange. Résultat, le béton devient plus compact, plus résistant mécaniquement et durable, sans nids de cailloux ni vides visibles après décoffrage.
Comment fonctionne et utiliser une aiguille vibrante
Technique de vibration couche par couche
La vibration du béton frais repose sur un geste simple à mémoriser : plonger rapidement, remonter lentement. Une fois l’aiguille en marche, respectez cette séquence pour chaque point de vibration :
- Plonger rapidement dans le béton, sans hésitation
- Couches de 50 à 60 cm pour les éléments verticaux
- Pénétrer de 10 à 15 cm dans la couche inférieure
- Remonter lentement et verticalement, sans mouvement latéral
- Attendre fermeture du trou avant de déplacer l’aiguille
Le diamètre de l’aiguille détermine sa zone d’action : une aiguille de 50 mm couvre environ 50 cm de diamètre d’action. Espacez donc vos points de vibration en conséquence, sans jamais traîner l’aiguille dans le béton pour le déplacer. Travaillez toujours par passes régulières, dès la mise en œuvre du béton frais et non après un temps d’attente.
Adapter la fréquence au type de granulats
La fréquence de vibration, exprimée en vibrations par minute, doit correspondre à la granulométrie de votre béton. Une basse fréquence à 1 000 tours/minute convient aux bétons contenant des gros granulats, tandis qu’une haute fréquence à 20 000 tours/minute est adaptée aux granulats fins et aux bétons fluides.
La plupart des aiguilles vibrantes du marché fonctionnent entre 10 000 et 20 000 vibrations/minute. Un réglage de vitesse sur le moteur permet d’ajuster la fréquence selon le type de béton et l’ouvrage à couler.
Les critères à vérifier avant l’achat d’une aiguille vibrante
| Critère technique | Valeur recommandée | Impact chantier |
|---|---|---|
| Diamètre de l’aiguille | 25 à 155 mm selon usage | Détermine le rayon d’action |
| Bétons classiques | 40 à 70 mm de diamètre | Volumes jusqu’à 10 m³ |
| Puissance moteur | Supérieure à 1 kW | Bétons denses et usage pro |
| Fréquence de vibration | 10 000 à 20 000 vibrations/minute | Compactage homogène |
| Longueur du flexible | Adaptée à la profondeur du coffrage | Atteint le fond du coffrage |
| Compatibilité moteur | Groupe ou convertisseur HF | Évite les incompatibilités |
Diamètre et rayon d’action
Le diamètre de l’aiguille conditionne directement la zone de béton que vous pouvez compacter en une seule plongée. Une aiguille de 50 mm couvre un diamètre d’action d’environ 50 cm. Pour des bétons classiques et des volumes allant jusqu’à 10 m³, les modèles de 40 à 70 mm sont les plus adaptés. Les ensembles portatifs existent en Ø 25 mm avec flexible de 1,5 à 4 m, ou en Ø 36 mm avec flexible de 2 à 6 m, selon la profondeur à traiter.
Puissance et fréquence
Pour des bétons denses ou un usage professionnel intensif, visez une puissance minimale de 1 kW. Les modèles performants affichent couramment 2,3 kW ou 2,8 kW, comme l’aiguille PROVIB+ en Ø 38 mm avec manche de 3 m. La fréquence de vibration, comprise entre 10 000 et 20 000 vibrations/minute, garantit un compactage régulier. En basse fréquence (1 000 tours/minute), on travaille les gros granulats, tandis qu’une haute fréquence (20 000 tours/minute) convient aux granulats fins.
Robustesse et compatibilité
Vérifiez la construction robuste de l’appareil, la présence d’une protection thermique et la possibilité de réglage de la vitesse. Contrôlez aussi la compatibilité avec votre moteur, groupe électrogène ou convertisseur de fréquence. Un modèle Ø 42 mm sur convertisseur HF ne se branche pas comme une aiguille 230 V classique. Ce point évite bien des déconvenues au moment de la mise en route.
Location d’aiguille vibrante : quand et pourquoi
Louer une aiguille vibrante coûte dès 18 € par jour, contre 353 € à 1 218 € HT pour un modèle professionnel à l’achat. Pour un particulier qui coule une dalle de terrasse ou un petit ouvrage isolé, la location évite un investissement qui ne servirait qu’une ou deux fois. Le calcul est vite fait : quelques jours de location restent bien plus économiques qu’un achat immobilisé.
À découvrir aussi
Pour un chantier occasionnel, la location d’une découpeuse thermique pour béton combine autonomie et mobilité, avec des tarifs dégressifs selon la durée.
Le béton ne s’arrête pas au coulage : une suspente pour poutrelle béton se choisit selon sa plage de serrage et la matière de son acier, avec un système 3 en 1 qui regroupe trois fonctions de fixation sur une seule pièce.
Les enseignes de location proposent les quatre grandes familles d’aiguilles : pneumatique, batterie, filaire et électrique. C’est un vrai avantage sur un chantier sans accès au réseau électrique ou pour un besoin ponctuel : vous choisissez la motorisation adaptée au jour le jour, sans stocker plusieurs machines.
À l’inverse, l’achat se justifie pour un usage régulier ou intensif. Un maçon, un artisan ou une entreprise qui vibre du béton chaque semaine amortit rapidement une aiguille PROVIB+ de 2,3 kW avec flexible de 3 m ou un ensemble portatif. La location reste la solution logique pour un usage occasionnel, l’achat pour un besoin récurrent. Posez-vous la bonne question : combien de fois par an vais-je réellement m’en servir ?
FAQ : questions fréquentes sur l’aiguille vibrante pour béton
Qu’est-ce qu’une aiguille vibrante et comment fonctionne-t-elle
Une aiguille vibrante est un engin composé d’un flexible et d’un tube plongeur qui transmet des vibrations au béton frais. Un moteur électrique ou thermique entraîne un arbre excentré, créant des oscillations qui fluidifient le mélange.
Quels avantages apporte la vibration du béton frais
La vibration chasse l’air piégé et répartit le béton dans le coffrage, ce qui augmente sa densité et sa résistance. Elle limite les bulles, les nids de cailloux et les vides, et améliore l’aspect final de la surface.
Quelles tailles et puissances selon le projet
Le diamètre du plongeur varie de 25 à 60 mm et la puissance de 800 à 2300 W. Une dalle fine demande une aiguille de 25 à 35 mm, un voile épais ou une semelle une aiguille de 45 à 60 mm avec un moteur puissant.
Comment choisir selon taille du projet et densité du béton
Adaptez le diamètre à l’épaisseur coulée et à l’espacement des armatures. Un béton fluide se contente d’une aiguille fine, un béton sec ou très ferraillé exige un modèle plus large et une fréquence élevée pour bien compacter.
Quelles précautions de sécurité adopter
Portez gants, lunettes, casque et chaussures de sécurité, et vérifiez le cable et la prise avant usage. Ne plongez jamais l’aiguille dans le béton moteur en marche sans la tenir fermement, et coupez l’alimentation au repos.
Comment entretenir et stocker son aiguille vibrante
Rincez le plongeur à l’eau claire après chaque usage pour retirer le béton, séchez le flexible et vérifiez l’état du cable. Stockez l’appareil à l’abri de l’humidité, flexible détendu et non plié, pour préserver le moteur et l’arbre.
